专业麻豆视频下载灯光音响设备信号线各种接头接线方式

1. 从事专业麻豆视频下载灯光音响设备的操作人员或维护维修人员，经常会遇到各种个样的设备接插件的接线，因行业不同所以接线方式千奇百怪，最终造成设备损坏或有杂音等，影响演出视听效果。

   对此，笔者在这里发几张专门关于各种接头转换接线的图片。

2. 2

   图片中标记有详细的通道数字，焊接时务必按数字对应焊接。灯光信号线与音响设备连接线相同，不在单独描述。

3. 3

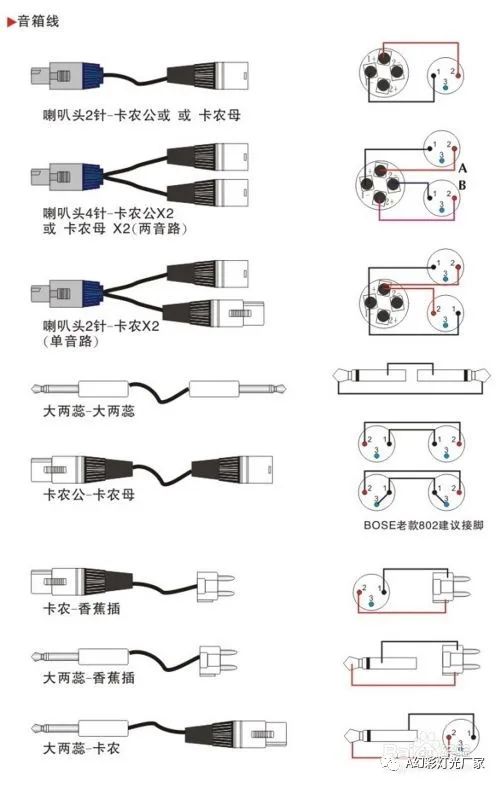

   音箱线插头的接线方法，其中包括：

   喇叭头（四芯头）2针转卡侬公或卡侬母；

   喇叭头4针转卡侬公双或转卡侬母双；

   喇叭头号2针转卡侬公、母；

   大两芯（6.5）转大两芯；

   卡侬公转卡侬母；

   卡侬公转香蕉插；

   大两芯转香蕉插；

   大两芯转卡侬等。



   4

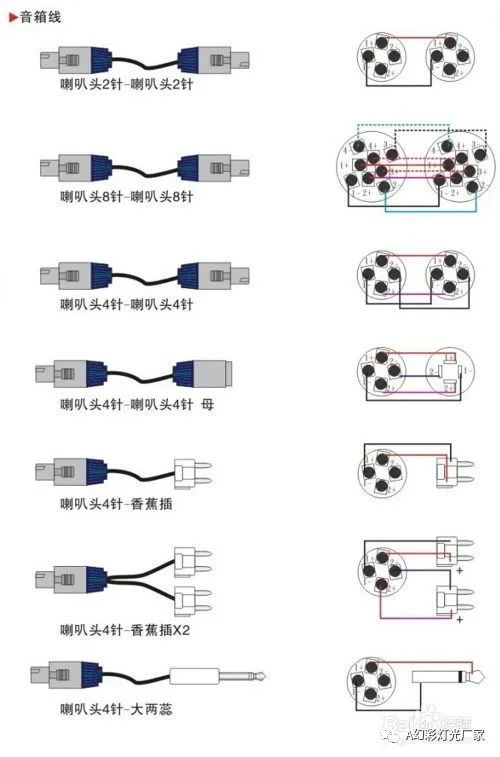

   喇叭头2针转喇叭头2针；

   喇叭头8针转喇叭头8针；

   喇叭头4针转喇叭头4针公；

   喇叭头4针转喇叭头4针母；

   喇叭头4针转香蕉插；

   喇叭头4针转香蕉插双；

   喇叭头4针转大两芯。




   5

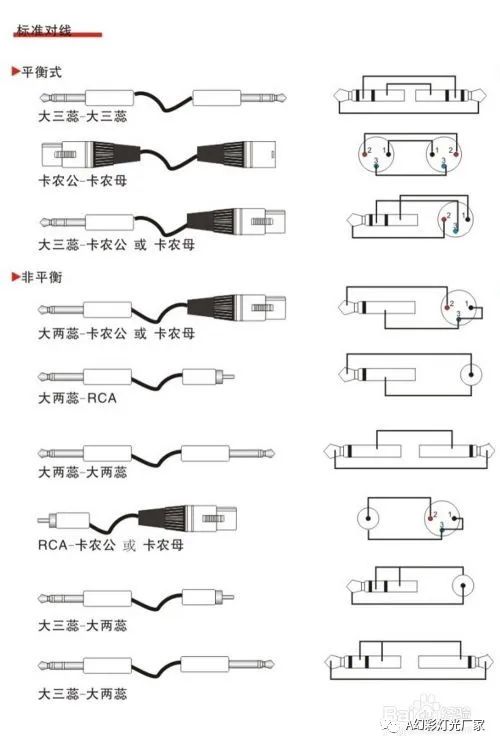

   标准对线的接线方式:

   平稳式：

   大三芯转大三芯；

   卡侬公转卡侬母；

   大三芯转卡侬公或卡侬母；

   非平衡式：

   大两芯转卡侬公或卡侬母；

   大两芯转RCA；

   大两芯转大两芯；

   RCA转卡侬公或卡侬母；

   大三芯转莲花；

   大三芯转大两芯。




   6

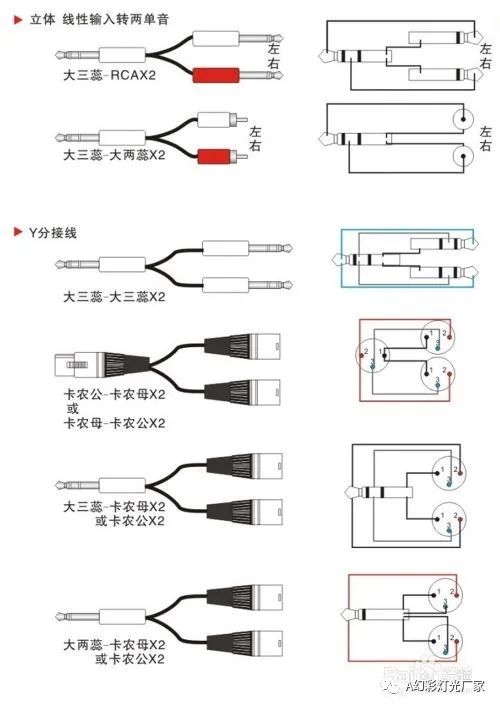

   立体 线性输入转两单音：

   大三芯转RCA*2；

   大三芯转大两芯*2

   Y分接线：

   大三芯转大三芯*2

   卡侬公转卡侬母*2或卡侬母转卡侬公*2

   大三芯转卡侬母*2或卡侬公*2

   大两芯转卡侬母*2或卡侬公*2




   7

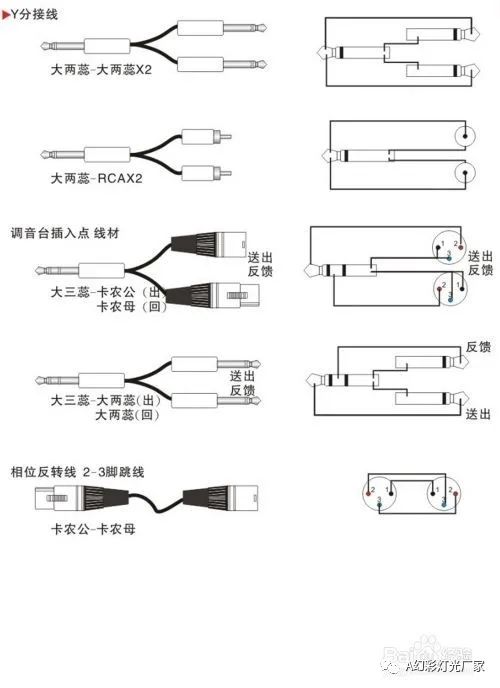

   Y分接线：

   大两芯转大两芯*2

   大两芯转RCA*2

   调音台插入点线材：

   大三芯转卡侬公（出）

   大三芯转卡侬母（回）

   大三芯转大两芯（出）

   大三芯转大两芯（回）

   相位反转线2-3脚路线

   卡侬公转卡侬母




   1. 8

      上述这些接线方式均为音响厂家学习培训资料，所有接线方式均为正规专业接线方式。
